车载卫星通信系统产品


RaySat  SATELLITEPRODUCTS





RaySat  Satellite TV Systems for Boats and Car

RaySat E-7000專注於行動衛星天線的研究發展,成為全球第一家提供可雙向傳輸高速網路資訊的天線製造商。

發展迄今,以其不斷突破創新的衛星通訊研發技術與實力,已不僅是車用衛星影音娛樂系統的開發廠商,同時也是行動交通工具的通訊系統解決方案提供者。

车载RaySat E-7000卫星系统--移动天线




E-7000服务能力

接收频带

频段10.95  - 12.75GHz

发送

14.0 - 14.5GHz线性(自动偏振控制)

极化

接收35 dBi 发送36 dBi

天线G/T

13.0dB/° K

上行的EIRP

52dBW

交叉极化

> 25dB

IF输入\输出

Tx:950 - 1450MHz(兆赫)/

Rx:950 - 2150MHz(兆赫)

Ku波段的输入

14 - 14.5千兆赫

下行速率 最大10M
上行速率 最大4M

高程看角度范围

自动调节,0° - 90 °

追踪率

150° /秒

电气接口

发送N型,50ΩRx和控制跨国公司,50Ω

易燃

美国UL 94 V0标准

方位跟踪精度

0.2 ° @60 ° /秒,360 ° /秒

高度跟踪精度

0.9° @ 45 ° /秒,180 ° /秒

偏振角度范围

自动调整,-180 º到+180 º

卫星重新捕获

<5秒,取决于调制解调器

卫星采集和初步锁定

<12秒,完全自动化,集成GPS

发送,接收和控制

跨国公司,50Ω

温度范围

-40 º至+70℃(-40 º至+158 º F)

相对湿度

10 - 100%的冷凝

易燃

美国UL 94 V0标准

稳定接收速度

350千米/小时

物理规格

天线尺寸

30厘米(高) X130厘米(直径)X130厘米

天线重量

50公斤

控制单元尺寸

18厘米x 23厘米x7厘米

接收器重量

6公斤  13 lb

圆顶颜色

高光泽的灰色及高光泽的

电力

消耗功率

250W(ant) + 10W(IDU)

电源

12- 24V伏直流电源车辆  AC110-220(Ant)

定价












RaySat  Satellite TV Systems for 动载卫星通信天线系统

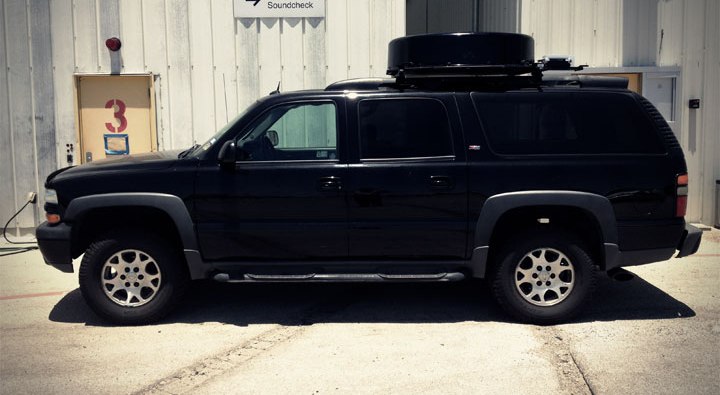

上海宙际Raysat E-7000

RaySat E-7000

E-7000

    E-7000采用独特的面板移动通信天线技术,涵盖整个RxTx频段(10.95 - 14.5兆赫)。新技术使是利用单个天线和不同卫星互联,并且提高了天线的整体性能。高速卫星跟踪技术支持高达350公里/小时的稳定通信。



   E-7000可以配置为使用与几乎所有ku波段卫星实时视频、话音和数据的传输应用的快速移动的车辆启用IP连接。E-7000凭借其高Tx增益能力,可以至少有10Mbps的普通卫星数据,视频和语音。 The antenna can be operated virtually anywhere in the world, with elevation angle coverage of 0 º-90 º. 天线可以几乎在世界任何地方使用,仰角0 度-90度的角度范围。



E-7000 is the lowest weight antenna in its category, which makes for simple transport and safe installation on any vehicle. E - 7000属于轻型移动通信天线,便于简单运输和安全的安装在任何车辆。





  高30cm 直径130cm ku卫星通信

重量50千克   Shipping: 110





卫星车载通讯天线主要向各种政府部门或机构提供动中通卫星通讯解决方案、静中通卫星通讯解决方案及卫星数据采集解决方案,旨在满足政府部门或机构、公用事业机构及商业机构对社会公共安全、城市应急通讯及城市综合管理的需求。作为整套方案,本集团的卫星通讯应用解决方案包括应用解决方案设计、项目工程施工、终端设备供应、安装及测试、维护、终端用户培训以及技术支持。

(a) 应急卫星通讯解决方案
应急卫星通讯解决方案是一套为向面临自然或人为灾害或正从这些灾害中恢复过来的地区提供救援服务而设计和开发的应用解决方案。卫星卫星通讯能够实现不受任何地面限制的实时信息交流,让地方政府部门或机构及紧急救援人员毋须前往现场便可监测紧急事故实况。

应急卫星通讯解决方案具有地域覆盖面广、快速连接、透过卫星通讯网络实时传输图像和卫星、远程指挥、卫星会议、图像切换及自备供电等特点。该应用解决方案包括动中通卫星通讯解决方案及静中通卫星通讯解决方案。

  1. 动中通卫星通讯解决方案

    动中通卫星通讯系统包括三个主要组件:卫星发射器、卫星接收器及动中通卫星通讯车。每台动中通卫星通讯车都装备由RaySat设计、开发及制造的StealthRay系统。

    StealthRay系统包括一台名为「StealthRay」的安装在车顶的数组天线。StealthRay是专门为行驶中的车辆提供通讯服务的一种动态可控式双向卫星系统。本集团利用StealthRay系统设计动态卫星通讯车。某政府部门提供动态卫星通讯车。配备动态卫星通讯解决方案的汽车让控制中心能够监测紧急情况,并直接向正在行驶的巡逻汽车内的人员发出命令。

    在动中通卫星通讯解决方案的运行过程中,动中通卫星通讯车及控制中心透过卫星通讯网络与ALL ACCESS平台连接。ALL ACCESS平台加上卫星通讯网络运营商所提供的卫星通讯网络,使得当动中通卫星通讯车在行驶时动中通卫星通讯车与客户的控制中心之间能够在广大范围内实现数据、音频及卫星的快速实时传输。

    动态卫星通讯解决方案以整套方案出售,我们负责应用解决方案设计、应用解决方案编程、采购设备及组件、组装、安装、项目管理、终端用户培训、维护以及技术支持服务。

    动中通卫星通讯解决方案的工作流程:

    附注:
    (1) 卫星及音频数据由动中通卫星通讯车传输至卫星接收器。
    (2) 数据随后透过卫星通讯网络由卫星接收器传输至ALL ACCESS平台。
    (3) 数据经ALL ACCESS平台处理后,透过卫星通讯网络传回卫星接收器。
    (4) 卫星接收器随后将处理过的数据传输至客户的控制中心,以供进一步分析和采取行动。


  2. 静中通卫星通讯解决方案

    静中通卫星通讯系统包括三个主要组件:卫星发射器、卫星接收器及静中通卫星通讯车。

    静中通卫星通讯解决方案的功能与动中通卫星通讯解决方案类似,惟卫星数据传输只能在卫星天线处于静止状态时进行。静中通卫星通讯车是一台配备静中通卫星通讯解决方案的车辆,天线安装在车顶,而天线控制系统安装在车内。

    静中通卫星通讯解决方案的应用范围广泛,包括应急通讯,让处理紧急情况的救援人员及负责人可以高速卫星通讯方式与车辆进行联络,而不受容易遭受地方停电、自然灾害及破坏的地面基础设施影响。由于不依赖地面网络,这套解决方案亦应用于通常在地面网络运营商未覆盖的偏远地区作业的各行业。

    在静中通卫星通讯解决方案的运行过程中,静中通卫星通讯车及控制中心透过卫星通讯网络与ALL ACCESS平台连接。本集团的ALL ACCESS平台加上卫星通讯网络运营商所提供的卫星通讯网络,使得当静中通卫星通讯车在静止状态时静中通卫星通讯车与客户的控制中心之间能够在广大范围内实现数据、音频及卫星的快速实时传输。



    自二零零四年起向主管社会公共安全、城市综合管理及城市应急通讯的政府部门或机构、公用事业机构及商业机构提供静中通卫星通讯解决方案。于二零零六年,该应用解决方案用于上海举办的国际赛车活动。

    静中通卫星通讯解决方案的工作流程:

    附注:
    (1) 卫星及音频数据由静中通卫星通讯车传输至卫星接收器。
    (2) 数据随后透过卫星通讯网络传输至ALL ACCESS平台。
    (3) 数据经ALL ACCESS平台处理后,透过卫星通讯网络传回卫星接收器。
    (4) 卫星接收器随后将处理过的数据传输至客户的控制中心,以供进一步分析和采取行动。


(b) 卫星数据采集解决方案
卫星数据采集解决方案的开发以卫星通讯技术为基础。卫星通讯技术的特点之一是能够在同一地点的不同位置采集及传播信息,从而提升用户对数据进行统计分析及远程监控的能力。一直提供这种应用解决方案,客户包括公用事业公司。

该应用解决方案对在并无固网或无线通讯网络覆盖的偏远地区营运的行业有所裨益。卫星数据采集解决方案让上述行业的控制中心可采集及处理有关安全、测量及预测等方面的数据,并可进行远程监控。例如,本集团的卫星数据采集解决方案已在中国的西气东输项目中被用于天然气的数据采集。这种特殊的应用解决方案由用户控制中心及数据采集点构成,透过ALL ACCESS平台相连和进行通讯。数据采集点负责采集及加密数据,并透过卫星通讯网络传送至ALL ACCESS平台。ALL ACCESS平台负责处理、验证、分析及汇集统计数据并透过卫星通讯网络将经加密处理的数据传输至用户控制中心。用户控制中心收到数据后,进行解密、分析及储存以供用户使用。该应用解决方案能透过卫星通讯网络实现用户控制中心与数据采集点之间的数据通讯。

在上述天然气输送项目中使用的卫星数据采集解决方案的工作流程:

附注:
(1) 数据采集点收集及加密数据后传输至卫星接收器。
(2) 数据随后透过卫星通讯网络传输至ALL ACCESS平台进行处理。
(3) 数据经ALL ACCESS平台处理后,透过卫星通讯网络被传回至卫星接收器。
(4) 卫星接收器随后透过卫星通讯网络将处理过的数据传输至客户的控制中心,对数据进行解密、分析及储存以供用户使用。



RaySat StealthRay 3000/20:
新的移动通信车载卫星天线RaySat StealthRay 3000/20:天线系统(RAS),它采用了集成的20瓦的RAS品牌的BUC,安装天线直接指向下方的移动卫星,新的设计消除了电缆需要使用昂贵的RF互连,大大降低了信号的功率损耗,简化车辆上安装的。 该天线的BUC保留气动外形和超薄设计。  该SOTM天线采用了GPS和陀螺辅助机械跟踪系统。内置的GPS和陀螺仪是用于快速采集和全自动卫星。  高速通信卫星跟踪技术支持速度高达 350 km/h 三百五十零公里每小时  。 该StealthRay二十〇分之三千可配置为使用卫星Ku波段几乎任何IP应用的连接,使在快速行驶中的车辆数据,实时视频,语音和。
Stationary 高18cm 直径115cm 通信,ku卫星电视节目

详细说明   Shipping: 110





RaySat StealthRay 5000
StealthRay 5000是提供更高的传输链接数据率。天线支持传输高分辨率、优质、串流影片从移动车辆到一个固定的车站。具有提高发射天线增益,比StealthRay 2000高80%的传输率 -其他的参数都是相同的。就像其他的移动卫星天线,在产品StealthRay 5000天线具有GPS和gyro-assisted mechanica机械跟踪系统。内置GPS和陀螺力矩,快速、全自动寻找卫星。高速卫星跟踪技术支持正常沟通的速度达到350公里/小时。 StealthRay 5000可配置几乎任何卫星,车辆快速移动IP连通性实时、优质、视频流,VoIP和高速数据应用。超薄天线:安装组件 ,20WBUC卫星现代/ VSAT * ,支持领先的VSAT平台,专用卫星服务能力 ,中心/传送基础设施。



Stationary 高21cm 直径115cm 移动通信卫星

详细说明   订购
