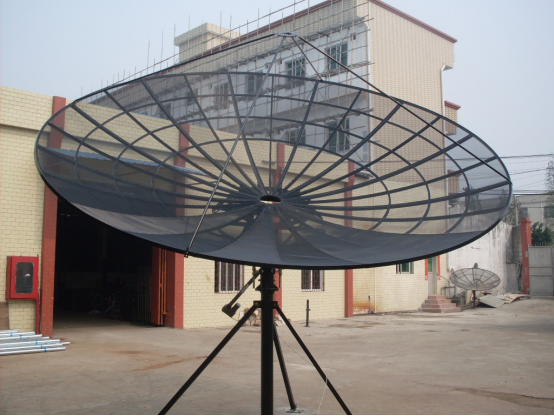

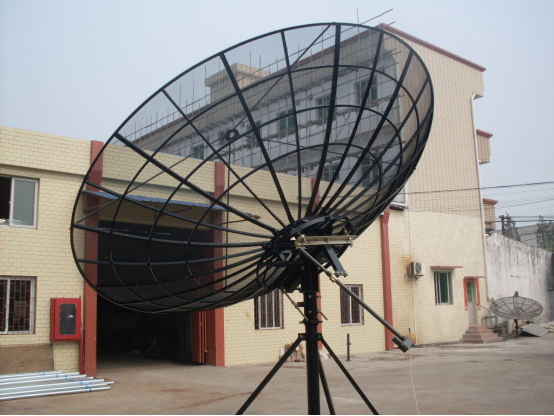

RaySat S450AM-P C波段网状卫星接收天线

C波段4.5米立柱式天线

电气特性

4.5m 网状卫星接收天线

C-波段

Ku-波段

频率范围

0.4-4.5GHz

10.95-12.75GHz

电压驻波比

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

接口形式

WR229

WR75







3dB波束宽度

1.24°

0.417°

副瓣包络

D/λ≥100

52-10lg(D/λ)-25lgθ

100λ/D≤θ≤48°



10-10lg(D/λ)

θ>48°





100< D/λ<150 29-25 lgθ

1°≤θ≤20°



32-25lgθ

20°<θ≤48°



-10

θ>48°



旁瓣

≤-14dB

增益

44.55dB

51.56dB

噪声温度

36°K@10°

52°K@10°

机械性能



天线形式

前馈天线

瓣数

12

俯仰范围

0°to 90°

方位范围

手动 0°to 360° 电动 ±85°

环境特性





抗风能力

55mph 79kmph 工作风速 (保精度)

70mph 110kmph 工作风速 (降精度)

130mph 220kmph 生存风速 (朝天锁紧)

温度

-45~50°C

抗震能力

0.3G’s horizontal 0.15 G’s vertical

重量

250KG
