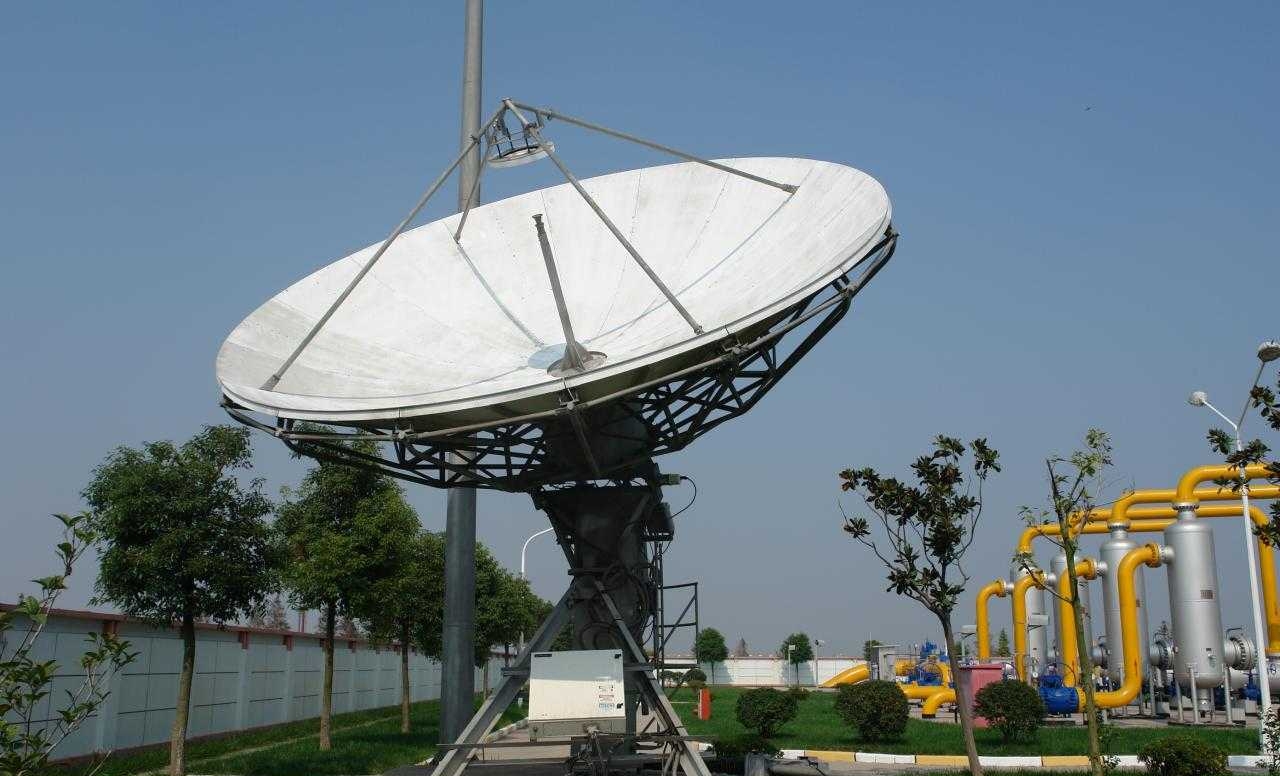

KVH K730 7.3米卫星天线



双形环状设计
铝主要反射镜和次反射镜
易于安装和调整
栅式系统和底座组装
拉伸成形铝制反射面板
C、Ku波段可选
线、圆极化可选
单极化、双极化可选
手动、电动可选
安装调整简便
抗腐
产品可定制


产品说明:


技术参数F

7.3米卫星接收天线a

C-波段

Ku-波段









1.

频率范围(GHz)

3.625-4.2

12.25-12.75





3.4-4.2

10.95-12.75

2.

增益(dBi)

47.8 at 3.8GHz

57.8 at 12.5GHz

3.

电压驻波比

1.25:1

1.3:1

4. (-3dB)波束宽度

0.676°

0.213°

5.

天线噪声温度(K)

1/2Port Feed

1/2Port Feed



10°仰角

33K

39K



20°仰角

28K

34K



40°仰角

24K

30K

6.

Typical G/T at 20°EL

30.08dB/K (3.8GHz, 30K LNA)

37.56dB/K (12.5GHz, 70K LNA)

7.

接口

CPR-229

WR-75

8.

插入损耗

0.2dB

0.25dB

9.

Tx to Rx 隔离度

≥85dB

≥85dB

10. 轴向 比  (dB)

0.75dB

1dB

11. 交叉极化隔离度







在 轴

≥30dB

≥30dB

12. 旁瓣

CCIR.580-5

CCIR.580-5









13机械特性
 天线型式前馈立柱式丝杆传动
 俯仰范围5° to 90°
 方位范围电动 ±85°      手动 0°to 360°
 天线类型双反射镜
 天线瓣数16
 天线材料
 安装类型立柱式
14环境特性
 抗风能力

60mph 97kmph 工作风速(保精度)

60mph 105kmph 工作风速(降精度)

125mph 200kmph 生存风速(朝天锁紧)

 环境温度-45~60°C
 抗震能力0.3G’s 水平0.15 G’s 垂直
 雨水100mm/h
 太阳辐射360 BTU/h/ft2  (1000Kcal/h/m2)
 冲击与振动空运, 海运 或 卡车
 冰雹25mm 表面 or 13mm 表面with 130km/h 风速
