KVH 3.7m 卫星电视接收天线

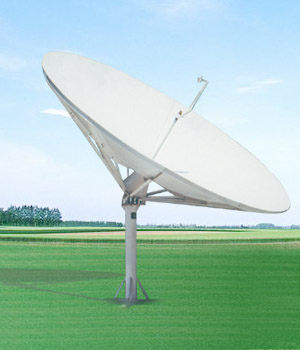

3.7m 电动 /手动卫星接收天线


1、铝质反射面,拉伸成型。
2、拉伸型材筋条与面板铆接。
3、立柱式座架,电动驱动,并可配置角度显示和自动跟踪装置。
4、表面防腐、镀锌防锈和喷涂工艺。
5、C波段、Ku波段可选
6、安装方便。
7、可根据用户要求定制。



产品说明:


电气特性

3.7m 电动 /手动卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

电压驻波比

1.3:1

插入损耗

0.25dB

0.3dB

交叉极化隔离度

35dB

接口形式

WR229

WR75







3dB波束宽度

1.44°

0.484°

副瓣包络

D/λ≥150 29-25 lgθ 1°≤θ≤20°
32-25 lgθ 20°<θ≤48°
  -10 θ>48°
100< D/λ<150 29-25 lgθ 1°≤θ≤7°
8 7°<θ≤9.2°
32-25 lgθ 9.2°<θ≤48°
D/λ≤100 52-10lg(D/λ)-25lgθ 100λ/D≤θ≤48°
10-10lg(D/λ) θ>48°

旁瓣

≤-14dB

增益

41.15dB(F=3.8GHz)

50.61dB(F=11.8GHz)

噪声温度

35°K@10°

49°K@10°

机械性能



天线形式

前馈天线

俯仰范围

0°to 90°

方位范围

电动 ±85°
手动 0°to 360°

环境特性





抗风能力

45mph 72kmph 工作风速 (保精度)

60mph 97kmph 工作风速 (降精度)

125mph 200kmph 生存风速 (朝天锁紧)

温度

-45~50°C

湿度

0%~

抗震能力

0.3G’s horizontal 0.15 G’s vertical
