KVH






  •

    KVH V7IP和mini-VSAT 宽带业务



    KVH V7IP突破性的ku波段天线可用于商船,提供海上高质量卫星宽带连接和很清晰的音质,并简化船上网络管理。采用mini-VSAT宽带业务(自2007年推出以来,已经在海运行业VSAT领域排名第一),以ArcLight新的可变编码、传播和调制(VCSM)技术使网络容量增加了一倍。mini-VSAT宽带网络采用Intelsat、EutelsatTelstar、SES 和 SKY Perfect JSAT提供的一流商业卫星。专门为移动应用设计的先进技术,充分发挥了覆盖全球各大海域的商业卫星的功能。给海事卫星通讯提供了革命性的方式,使得数据和语音速率最大,并防止邻近卫星的干扰。网络是基于ViaSatArcLight代码复用多址 (CRMA) 扩频技术, 明显减少了争用问题和传输延迟, 并提供更一致的速率和更短的ping时间,相对于其它VSAT网络依赖的传统时分多址(TDMA)技术,导致更快的网页loads。永久卫星连接和世界范围覆盖,专门为船上网络卫星宽带要求而设计。天线盘直径60 cm(天线单元直径66 cm),具有流线型的舱内单元。为了更高的稳定性、安装简单、轻松使用,以及简化船上网络,KVH集成的CommBox调制解调器(ICM)包括:

     •具有IP能力的天线控制单元,以iPhone应用程序轻松设置 ;

         •内置CommBox网络管理器:用于管理船上网络、最小成本的路由、网页缓存等 ;

         •ArcLight扩频调制解调器 ;

         •VoIP、以太网交换机和WiFi功能 ;

         •一体化流线型的舱内单元,仅2U高 。

    配置KVH V7IP实现快速稳定的卫星宽带连接和完全集成的网络管理,船舶可更加高效地运营,进行远程诊断和监控、远程软件更新,并为船员创建卫星互联网接入和电子邮件。先进的ArcLight扩频技术使得KVH V7IP设计非常紧凑,比标准的TDMA VSAT系统体积小85%,仍能提供良好的覆盖和速率,而且安装成本更低,更容易。KVH V7IP独特的三轴陀螺稳定的基座,带第四轴自动歪斜调整,在最紧凑的外罩里提供最佳性能。紧凑的设计也使得硬件和安装成本显著降低。高度调谐的天线盘采用KVH专用的RingFire天线技术,确保甚至在恶劣天气条件下的ku波段接收效果。KVH V7IP方便的网页浏览器基于用户接口,使用非常方便。支持新的IP-MobileCast内容传送服务,直接向订购该服务的船舶组播传送电影、体育、新闻等。

    IP-MobileCast使用专利软件和前向纠错(FEC)技术,在岸到船的稳定高效传输过程中,提供先进的纠错、压缩和数据完整性确认。岸端服务器将文件编码进行传输,排队进行组播。FEC技术确保船上的CommBox服务器在第一次就完好地接收到每个文件。独特的FEC算法通过容纳间歇性非连续传输,提供了最高水平的文件可靠性,大量传输可能由于网络流量以优先顺序排列或很糟的气候条件而中断。IP-MobileCast传送大文件,包括电子海图、天气预报、训练视频、新闻、体育运动、交互式网络电视、IP广播和优质电影。

    KVH V7IP和mini-VSAT宽带业务是由KVH提供的、整体的、端到端的卫星通信解决方案,包括硬件、网络、通讯资费和24/7/365售后服务支持。



    主要优点和属性:

     • 革命性的设计提供所需VSAT功能和速率,采用的天线小85% ;

     • 高度调谐的天线盘采用KVH独有RingFire技术,确保卓越的ku波段接收 ;

         • 紧凑、高性能、坚固耐用的企业级ku波段海事天线,尺寸大小相似FleetBroadband FB500,但速率是VSAT系统的 ;

         • 永久宽带连接和完全集成的网络管理 ;

         • 完全集成的船舱内单元,包括ArcLight扩频调制解调器和KVH具有IP能力的天线控制单元(CommBox-ACU带内置CommBox网络管理器);

    • 新式的、基于浏览器的、友好的用户接口,带iPhone应用程序,用于系统状态、更新和支持 ;

     远程诊断和监控,方便远程软件升级 ;

    • 速率:下行速率(岸到船)高达 2 Mbps , 上行速率(船到岸)高达 1 Mbps

    • 2条为卫星业务优化的综合语音线路,并最多能扩展到9条同步语音线路,很适合船员通话 ;

    • 先进的天线控制器用于高速跟踪 ;

    • 3轴基座设计,带第四轴自动歪斜调整,轻质、极敏感、而且非常可靠。可寻找网络内最佳的卫星,并跟踪赤道正上方和低至极地纬度地平线的卫星 ;

    • 实惠的通讯资费,可以选择固定费率、季度的或按照Mbyte计费 ;

    • 安装方便,业内最快的激活 ;

    • 提供新的IP﹣MobileCast服务 。



    系统选项:

      CommBox网络管理功能:V7-IP集成的CommBox调制解调器具有内置CommBox船/岸网络管理器,客户可订购一个软件包添加CommBox网络功能,无需采购硬件。

           选择标准包用于:

               QuickBasic:最低成本路由、带宽管理、船上防火墙 ;

               QuickWeb:web缓存、web图像压缩、广告去除、URL和内容过滤 ;

           选择企业包用于:

               QuickBasic:最低成本路由、带宽管理、船上防火墙 ;

               QuickWeb:web缓存、web图像压缩、广告去除、URL和内容过滤 ;

               QuickFile:自动文件传输、差动同步 ;

               QuickMail:邮件服务器、web邮件客户端、反垃圾邮件和反病毒过滤器 ;

               QuickCrew:漫游船员帐号、预付费上网和电邮业务 ;

      内置的船员通话网关 ;

      UCH-250传真服务器:通过IP (P/N 19-0520),用于企业级传真 ;

          GlobalCare高级支持:GlobalCare中心专用热线号码,全球分层服务支持系统,随时响应并解决技术问题 ;

     • IP-MobileCast业务:采用先进的组播技术,以最经济可靠的方式传送电影、体育、新闻等内容。并可以满足船舶运营的需要,传送海图、气象信息等。新的ICM舱内单元

    可作为hub,接收订阅的IP-MobileCast服务。船上的任何电脑、机顶盒或媒体播放机都可以接入这些内容 ;

          Iridium Pilot后备系统:可南极到北极全球覆盖的辅助卫星系统,用于语音和数据通讯。Pilot与V7-IP接口相连,船上的LANWiFi网络可自动切换 (P/N: 72-0537-01)。

    KVH V7IP天线系统技术参数:

         • 业务:

    网络:mini-VSAT宽带 ;

    业务:KVH mini-VSAT宽带通讯资费 ;

    天线类型:Ku波段 ;

    舱内单元:集成的CommBox调制解调器(ICM);

    业务覆盖区域:无缝覆盖部分区域 ;

    最大速率(下行/上行):3 Mbps / 1 Mbps

    计费方式:详阅资费表 ;

          舱外设备:

    天线盘直径:60 cm

    天线单元尺寸/重量:直径 66cm ,高 79 cm 26.1 kg

    仰角/方位角范围: -24°~+119°/ 720°旋转 ;

    温度:

    操作温度: -30℃ ~ 55℃ ;

    生存温度: -35℃ ~ 70℃ ;

    湿度:IEC 60945 。相对湿度95% (非凝结)40℃ ;

    雨:降水速率100/分钟,w/风速高达100节 ;

    航向输入:NMEA 0183磁航向或真航向 ;

    天线单元供电:直流,由CommBox-ACU供电 ;

    CommBox-ACU和天线单元的通信:14芯数据线缆 ;

    L波段射频线缆:

    5~15米,选用RG-11

                   15~30米,选用LMR-400-75

                   30~45米,选用LMR-600-75

    远程支持:集成的GPRS调制解调器,供KVH技术支持人员访问 ;

     舱内设备-集成CommBox调制解调器(ICM):

    尺寸:42.6 cm x 41.4 cm x 2U (高),机架式安装,提供可选安装附件 ;

    重量:5.1 kg ;

    温度:

    操作温度: -25℃ ~ 55℃ ;

    生存温度: -25℃ ~ 70℃ ;

    输入供电:

    调制解调器:100240V AC5060 Hz自动切换,最大1.6 A

    数据接口:

    4个以太网端口:IEEE 802.3 10BASE-T/100BASE-TX ,100 Mbps

    1个 WiFi 802.11

    3个USB端口 ;

    语音接口:2RJ11端口,用于VoIP业务 ;

    全套系统:

    认证:符合EC directive 1999/5/EC Radio & Telecommunications Terminal EquipmentR&TTE)EC directive 2006/95/ECEMC directive 2004/108/ECIEC 301-427

    系统质保:综合性2年部件,1年免人工费,由KVH全球认证支持网络(CSN)进行 ;

    部件号:

    01-0283-11:机架安装的CommBox-ACU和调制解调器 ;

    01-0283-12:机箱安装的CommBox-ACU和调制解调器 ;

    01-0283-15:完整的KVH V7IP(ICM)系统,包括3ku波段天线、机架安装的集成CommBox调制解调器(ICM)



  • World-class warranty coverage and support世界一流的保修和技术支持

小型的VSAT宽带覆盖区

迷你的VSAT宽带覆盖区

此图描绘小型VSAT宽带的覆盖KVH的预期,实际的覆盖面和有效性可能有所不同

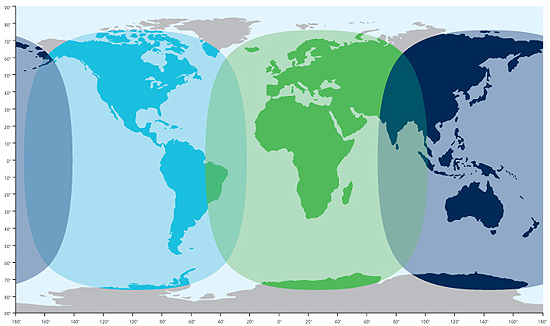

船载卫星宽带覆盖地图

船载卫星宽带覆盖地图

I-4 Asia-Pacific亚太

I-4 EMEA欧洲,中东和非洲

I-4 Americas4美洲

This map depicts Inmarsat's expectations of coverage, but does not represent a guarantee of service.此图描绘了国际海事卫星组织的覆盖面的期望,但并不代表服务保障。 The availability of service at the edge of coverage areas fluctuates depending on various conditions.可用性的服务覆盖区域的边缘波动取决于各种条件。 FleetBroadband coverage February 2009.船载卫星宽带覆盖国际海事卫星组织舰队迷你中号覆盖图

国际海事卫星组织舰队迷你中号覆盖图

Global Beam Services 全球光束服务的
Pacific Ocean Region太平洋地区
Atlantic Ocean Region West大西洋地区西
Atlantic Ocean Region East大西洋东部地区
Indian Ocean Region印度洋地区
Fleet 77 voice, fax, MPDS, 64kbps舰队77语音,传真,分级制,64kbps的
ISDN ISDN的
Fleet 55, 33, voice舰队55,33,语音
IsatM2M IsatM2M
Inmarsat B (all services)国际海事卫星组织乙(所有服务)
Inmarsat M (all services)海事卫星组织M(所有服务)
Inmarsat C (all services) INMARSAT C(所有服务)
Inmarsat D+ (all services) INMARSAT D +(所有服务)
Spot Beam Services 点波束服务
Fleet 77 128kbps ISDN 77 128kbps的ISDN的舰队
Fleet 55 fax, ISDN, MPDS, 3.1Khz audio Fleet 33 fax, 9.6kbps data, MPDS, Mini M (all services)舰队55传真,ISDN的,分级制,3.1kHz音频舰队33传真,9.6kbps数据,分级制,迷你米(所有服务)

Service in the Atlantic Ocean Region-West (AOR-W) has been transferred back from an I-4 to an I-3 satellite.服务已在西大西洋地区者(AOR-W),从I-4转移到I-3号卫星。 Inmarsat is making best commercial efforts to expand spot beam coverage into areas denoted within the dotted lines Inmarsat是最好的商业努力点波束覆盖面扩大到地区内的虚线表示
This map does not represent a guarantee of service.这张地图并不代表的服务保障。 The availability of service at the edge of coverage area fluctuates depending on a variety of conditions.可用性的服务覆盖范围的边缘波动取决于各种条件。 KVH provides no guarantee of satellite coverage or availability. KVH没有提供卫星覆盖或可用性的保证。 Maritime I-3 satellite coverage February 2009.海上的I-3卫星覆盖2009年2月。 Please refer to separate coverage map for FleetBroadband services.请参阅单独的船载卫星宽带服务覆盖图。

规格

Service Provider服务提供商



  TracVisionKVH  V7
Compatible Satellite TV Services兼容的卫星服务 All Ku-band Ku和Ka波段服务解决方案
Antenna Dish Diameter天线盘直径 32" (82 cm)60 cm
Radome Dimensions天线罩尺寸 (高x直径) 39" x 35"66.3厘米(D)×79.2厘米(H)66.3厘米(D)×79.2厘米(H)
Minimum最低 EIRP 43-44 dBW 47 DBW(Ku波段)1
45 dBW (Ka-band) 1 49 DBW(Ka波段)1
HDTV Compatible最大速率(下行/上行): Yes 3 Mbps / 1 Mbps
偏移控制 稳定/自动
LNB的选项(极化/输出)
数字可编程
Universal World Ka-/Ku-/Ka-band通用世界Ka-/Ku-/Ka-band
Linear/Circular线性/循环
跟踪技术 多轴动态跟踪
系统选项uch-250传真服务器
企业级IP传真(P / N 19-0520)
系统选择:内置船员呼叫网关
天线单元的功率
直流;由ICM
 ICM(BDU):输入功率  100240V AC5060 Hz自动切换,最大1.6 A
Elevation Range / Azimuth Range俯仰角范围 -24°~+119°
方位角范围 720°旋转
综合布线
Power/Data:
100'(30米)
安装配置 GyroTrac(鲔鱼塔)升级可用
ICM(BDU):数据接口 4:IEEE 802.3以太网10BASE-T和100BASE-TX,1 100 Mbps;Wi - Fi 802.11;USB口3
ICM(BDU):语音接口 1个RJ11接口的VoIP服务
天线的重量 26.1公斤
天线工作温度
-13 ° F至131 ° F (-25 ° C至+55 ° C)
天线储存温度
-40F to +185F
-31 ° F到158 ° F (-35 ° C至+70 ° C)
保修 3年零件 1 Year Labor 8/2年的整
Tracking跟踪  海洋海事技术
Matching KVH Antenna Available认证 yes符合欧盟指令1999/5/EC无线电和电信终端设备的规格(R&TTE),每与EC指令2006/95/EC合规,EMC指令2004/108/EC和IEC 301-427
Service
Certification证明

CREW调用网关 Product Images:产品图片:

crew call box top viewcrew call box top view
crew on phonecrew on phone2

CREW调用网关

crew call box top viewcrew call box top viewcrew on phonecrew on phone2
